Nouveau Produit  W143 Dual IR


24 volts, quelques connexions au BMS, un PC utilisé occasionnellement pour les ajustements et c'est tout.

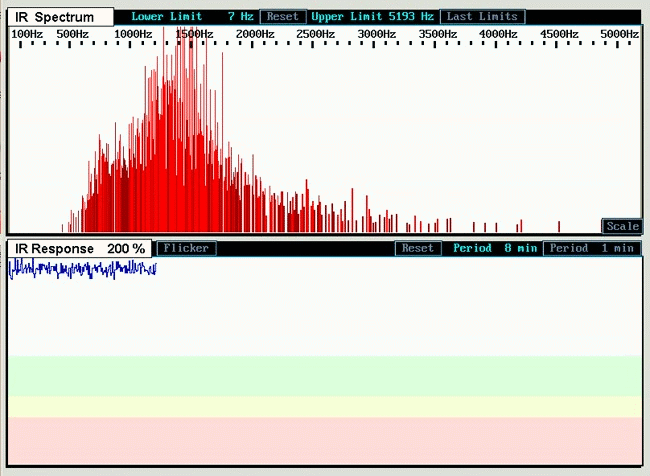

Capture vidéo en temps réel: Décomposition fréquentielle novatrice du signal de flamme IR

Après de récents développements dans le domaine de la combustion industrielle, PIA a conçu de
nouveaux détecteurs de flamme faciles à opérer et innove par son interface graphique, utilisée lors des ajustements et des vérifications, en simplifiant grandement le travail des opérateurs. Cet appareil de détection, doté de technologies avancées, accomplit donc de multiples tâches complexes, dont une décomposition en fréquence permettant une analyse plus approfondie des signaux infrarouges et des fonctionnalités améliorées.

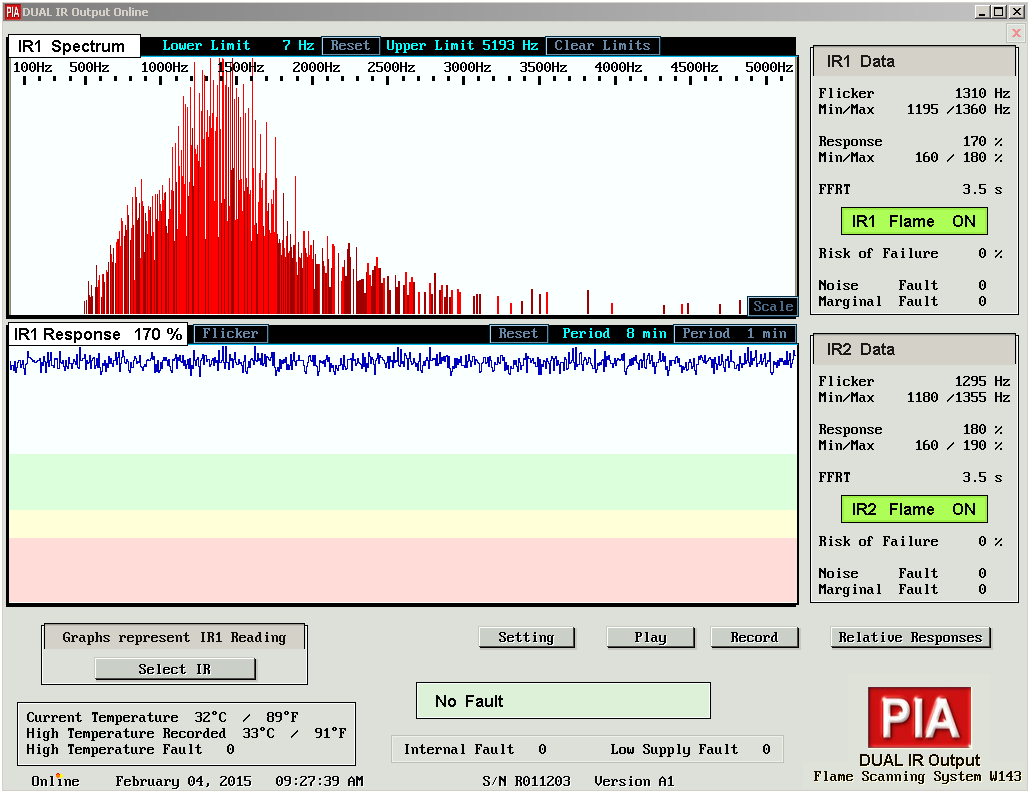

Interface graphique utilisateur (GUI)

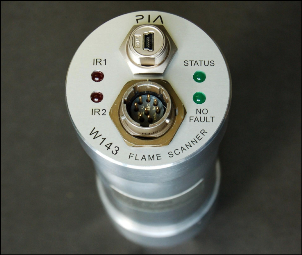

Détecteur de flamme W143  Dual IR

 Présentation

  • Conception basée sur la facilité d'ajustement et d'utilisation

  • Entièrement intégré, mais de petite dimension

  • Pas besoin d'unité de contrôle ou d'amplificateur

  • Fonctionne en continu avec un minimum d'attention

  • Détection avancée des radiations IR

  • Détecteur de flamme polyvalent avec deux sorties IR, approprié pour le pétrole, le gaz, le charbon et les carburants non-standards

  • Détection des hautes fréquences IR  jusqu'à 5,000Hz

  • Technologie de haut niveau avec ordinateur interne et enregistrement des données sur mémoires flash

  • Décomposition fréquentielle novatrice en temps réel du signal de flamme IR avec filtres programmables

  • Filtres informatiques IR entièrement programmables, sur l'ensemble de la gamme pour une meilleure discrimination de flamme. Donc, pas de valeurs prédéterminées de filtrage. Si vous avez besoin, avec la souris, placez le filtre passe-bas et/ou le filtre passe-haut où vous voulez

Capture vidéo en temps réel: Décomposition fréquentielle, réglage du niveau, réponse avec ou sans filtre et forme d'onde du signal IR. Facile et rapide
  • Surveillance de la flamme, enregistrement et ajustement intuitif sur PC via une interface graphique utilisateur (GUI)

  • La forme d'onde du signal IR telle que vue par le capteur est à la disposition de l'opérateur pour de l'information supplémentaire sur la qualité de la détection pour, entre autres, atteindre l'alignement parfait

  • Sauf pour les FFRTs, il n'y a pas de données numériques telles que les valeurs de gains, consignes, seuils, filtres, etc. modifiables par l'opérateur. Ce sont des processus internes et automatiques qui fonctionnent selon les changements dans l'affichage graphique avec la souris d'ordinateur

  • 8 minutes d'affichage graphique des réponses de flamme, permet de faire les ajustements avec la souris du PC en considérant l'historique. La réponse IR réagit directement avec l'ajout de filtres et de leur modification

  • Toutes les données, y compris celles correspondantes à la flamme, peuvent être enregistrées en continu, pour référence future

  • Aucune séquence de programmation complexe pour les ajustements

  • Pas besoin de formation pour technicien

  • Analyse du risque de défaillance de la flamme pour un ajustement donné

  • Un algorithme basé sur le spectre de fréquence rejette automatiquement les signaux artificiels

  • Système d'auto-vérification continu prouvé avec obturateur et vérification de l'intégrité du logicielle

  • Deux relais de flamme en sortie, à sécurité intégrée et indépendants, chacun ayant son propre FFRT réglable (temps de réponse en absence de flamme) et sa réponse à la flamme réglable (pour IR1 et IR2). Le relais No-Fault est également sécurisé

  • Enregistre le nombre de différents défauts pour être vue et annuler plus tard par l'opérateur

  • Mesure la température du détecteur et enregistre le maximum, peut être vue et réinitialiser plus tard par l'opérateur

  • Averti si la température du détecteur est supérieure à 85°C

  • Détecte et averti si la flamme est marginale

  • Alimentation 24 Volt DC  (18V min / 36V max)

  • Température ambiante de fonctionnement de -20°C à 70°C min ou jusqu'à la température du détecteur de 85°C

  • Sortie analogique sélectionnable (0 à 20mA ou 4 à 20mA) avec combinaisons configurables entre les signaux IR1 et IR2

  • Quatre indicateurs LED pour Flame  ON/OFF IR1 et  IR2, No-Fault et  Status

  • Très simple à installer

  • Remplacement rapide et facile

  • Parfait pour la conversion des systèmes existant en raison de son avancée et de sa simplicité
